隨著國民經濟的快速、穩步增長，城市建設的飛速發展，企業、居民用電量呈直線上升，由此導致變電站主變?nèi)萘康牟粩嗉哟?，變壓器低壓出線側的額定電流也隨之增加，電力部門越來越需要一種載流量大、安全系數高的導電產品來代替原有的矩形母線。在此前提下，本公司技術人員和一些著名的電纜制造專家于2003年參照交聯電纜的絕緣結構創新出一種新型導電產品一一管形母線。該產品已在實際工程中得到應用，獲得了良好的效果，為變電站的安全運行、提高供電的可靠性、降低能源損耗起到了積極的作用。

2、管形母線與常規矩形母線相比較具有如下優點：

2.1、集膚效應低、單位截面載流量大

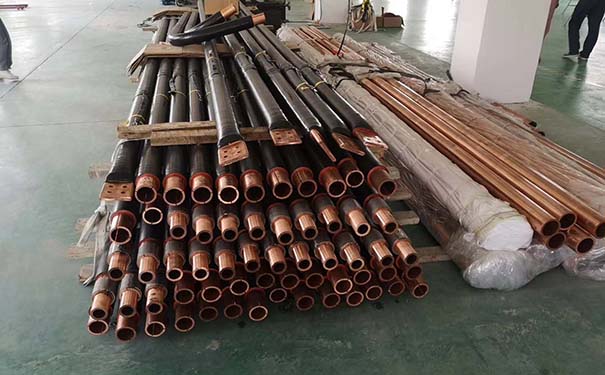

    管形母線采用銅管為主導體，銅管外表為圓形表面，電荷分布均勻，不象矩形母線有棱角，表面電荷容易聚集在棱角處，引起母線局部發熱，造成能源的浪費。另外，銅管為空心導體，集膚效應低，單位截面載流量大于常規矩形母線。例如：銅管導體為Φ100×5，截面積是1491.5mm2，載流量可達到3150A,電流密度為2.11A／mm2，溫升≤45K；而矩形母線載流3150A，需選用2片120×10的銅排，電流密度為1.31A／mm2，溫升卻在左右

2.2、散熱條件好

大凡導電產品，最忌發熱。管形母線因選用鋼管作為主導材料，中部為空心，熱空氣在導體內部能形成空氣對流，散熱條件好，而常規矩形母線及電纜是無法達到這一效果的。

2.3、允許應力大、跨距大、機械強度高

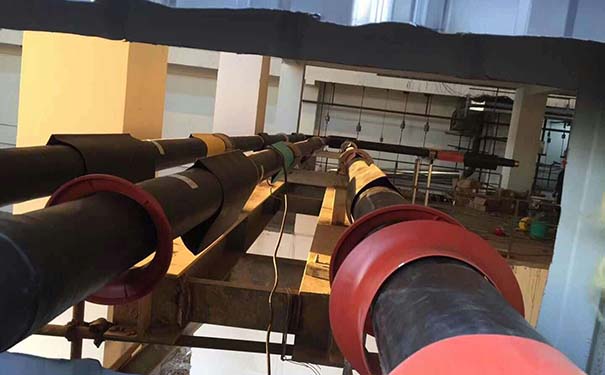

我們從《導電材料電工手冊》可得知，銅管的應力為294MPa，抗拉強度為320MPa，足足是矩形銅排母線的4倍，從而使得管形母線可承受的短路電動力遠遠大于矩形母線。銅管母線跨距最大能達到9米，如果采用雙鋼架結構支撐，其跨距最大能達到14米，可直接進入高壓室與開關柜或電抗器連接，減少了常規母線所需的支柱絕緣子、母線金具及土建工程。加上母線采用鋼架結構支撐，從而具有較強的抗震動能力。

2.4、電氣絕緣性能強、主絕緣材料穩定性高

管形母線的絕緣是一種由多重絕緣材料和屏蔽材料相互交替形成的絕緣結構，電位由里及外逐層降低，直到表面電位為零。多重屏蔽層保證了每層絕緣層表面的電荷分布均勻，避免了絕緣層表面產生局部放電，且不受其它相母線的電場和磁場的干擾，加上主絕緣材料采用聚四氟乙烯，有優良的電氣性能和化學穩定性、介質損耗小、阻燃、耐老化、使用壽命長。
